Raccordo per tubo di giunzione a Y

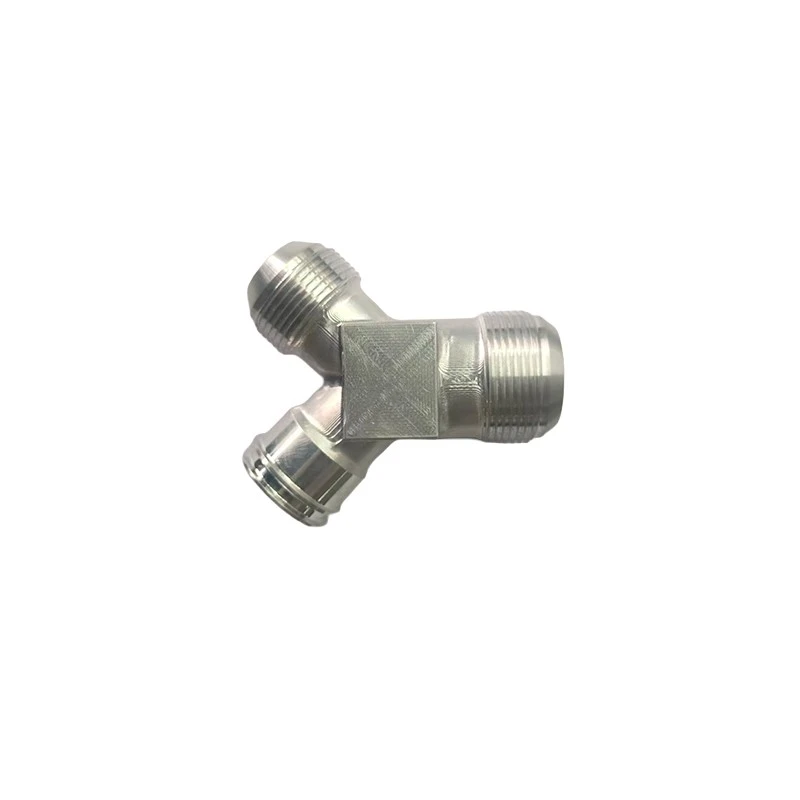

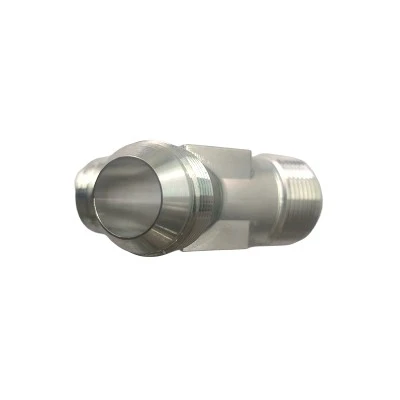

Il nostro raccordo per tubi con giunzione a Y è un ramo a forma di Y-progettato per dividere il flusso del fluido in modo efficiente. Realizzata in alluminio ad alta-resistenza (6061-T6 o 7075-T5), la forma a Y riduce la resistenza al flusso e la perdita di vortici rispetto ai tradizionali raccordi a T. Gli angoli divisi sono disponibili a 45 gradi o 60 gradi, mentre le forme a T sono a 90 gradi. Il design a Y aumenta la capacità di flusso del 20–30% e riduce la caduta di pressione del 40% rispetto a un raccordo a T della stessa dimensione. Le dimensioni tipiche sono 50×30×20 mm. Le opzioni di finitura superficiale includono anodizzazione, verniciatura a polvere o finitura naturale, personalizzata in base al tuo disegno.

Progettato secondo gli standard ISO 4144, questo raccordo ha una pressione di esercizio nominale di 21 MPa (3.000 psi) e una pressione di scoppio superiore a 63 MPa, offrendo un fattore di sicurezza 3 volte maggiore. La tolleranza del diametro interno della porta è H8 (ISO 286-2) e la precisione della filettatura è 6H per filettature UNF, UNEF o G. La rugosità superficiale del percorso del flusso è Ra 1,6 μm. Lo spessore dell'anodizzazione è 8–12 μm, con una durezza dell'anodizzazione dura superiore a 500 HV. Ciò garantisce affidabilità ad alta-pressione e prestazioni a lungo termine.

Le porte accettano filettature UNF, UNEF, G, NPT o NPTF, adatte per raccordi idraulici con cono da 24 gradi, svasatura JIC da 37 gradi o guarnizioni frontali O-ring piatte. Ogni lotto è sottoposto a test SAE J514 o ISO 1179. Le filettature vengono ispezionate al 100% con indicatori passa/non-passa e i percorsi del flusso vengono controllati con una CMM. Le perdite soddisfano gli standard ISO 13857 sulle basse-perdite, garantendo la sicurezza e la conformità ambientale per i sistemi idraulici.

Utilizzare questo raccordo per le diramazioni del sistema idraulico, le diramazioni di lubrificazione del motore, la distribuzione dell'aria del sistema pneumatico e le linee di alimentazione e ritorno del sistema di alimentazione.

Gestiamo ogni fase della produzione: approvvigionamento dei materiali, lavorazione meccanica di precisione, controlli di qualità, imballaggio, spedizione e tracciabilità. L'assistenza clienti include assistenza per l'ispezione della consegna e-chiamate di follow-up. Il raccordo di giunzione a Y è un prodotto fondamentale nella nostra linea di connettori per tubi, a cui si affidano produttori di apparecchiature e integratori di sistema.
